5. Grote Setups en Optimalisatie

Een enkele draadloze microfoon aan het werk krijgen is meestal geen grote uitdaging, het wordt spannender als er extra storingsfactoren zijn of als er meerdere draadloze microfoons tegelijkertijd moeten worden gebruikt. In dit hoofdstuk leest u hoe u het resultaat positief kunt beïnvloeden bij aanschaf en later bij bediening en waar u op moet letten bij gelijktijdig gebruik van meerdere systemen.

Belangrijke Features

Bij de keuze van de radiosystemen en hun uitrustingskenmerken kunt u al de koers bepalen voor een betrouwbare radio-installatie. Schakelbare frequenties zijn goud waard als er interferentie optreedt op de gebruikte draaggolffrequentie. Het aantal selecteerbare frequenties speelt een nogal ondergeschikte rol. Indien nodig is men gewoon blij dat men überhaupt kan ontwijken.

Een ander kenmerk om op te letten is diversiteitsontvangst, herkenbaar aan de dubbele antennes. Er wordt vooral onderscheid gemaakt tussen antenne en de betere true diversity met twee aparte ontvangstdelen. Er zijn verschillen, maar in de praktijk zijn deze vrij klein. Veeleer is de doorslaggevende factor of diversiteit aanwezig is of niet. Diversiteitsontvangst speelt een essentiële rol bij het voorkomen van uitval (signaalonderbrekingen). Deze worden veroorzaakt door reflecties in de kamer.

Ontvanger door Diversity

De omleiding via muren, plafonds en vloeren veroorzaakt overlays (interferentie) van het radiosignaal bij de ontvangstantennes. Soms tellen het directe signaal en de reflecties op (goed), maar soms verzwakken ze elkaar (slecht). In het ergste geval leidt dit tot uitval op korte termijn. Met name wanneer de zender in beweging is, veranderen de geometrische omstandigheden voortdurend. Een tweede antenne op een ander punt in de ruimte zorgt ervoor dat bijna nooit dezelfde onderdrukking bij beide antennes tegelijk optreedt. Diversiteitsontvangst vormt dus een ontvangstback-up.

Voor het overbruggen van grotere afstanden kan een hoger zendvermogen voordelig zijn. In het instapgebied is 10 mW gebruikelijk, bij professionele systemen kan dit meestal tot 50 mW worden geschakeld, wat afhankelijk van andere factoren een meter of twee kan opleveren. Daarentegen is een hoger zendvermogen nadelig over korte afstanden en natuurlijk met het oog op het batterijverbruik. Hier, zoals zo vaak: zo weinig mogelijk, zo veel als nodig.

Verstrooiing over frequentiebereiken

Afhankelijk van de omvang van de opstelling is het logisch om de radiosystemen instinctief over verschillende frequentiebereiken te verdelen in plaats van ze allemaal in een smalle frequentieband te persen. Het is raadzaam om altijd onder het opgegeven maximum aantal te blijven om het systeem niet naar de onstabiele limiet te brengen en om back-upkanalen in reserve te houden in geval van een storing. Bij permanente installaties is het ook raadzaam om ter plaatse te informeren naar mogelijke storingsbronnen. Indien er ook sprake is van draadloze in-ears is het aan te raden hiervoor een apart frequentiebereik te reserveren en de in-ear zenders enkele meters van de microfoonontvangers te plaatsen.

Frequentiekeuze met Systeem

Het mag duidelijk zijn dat we bij het bedienen van meerdere zenders verschillende frequenties moeten instellen. Overigens is bij 400 kHz (0,4 MHz) de vereiste veiligheidsafstand tussen twee draaggolffrequenties vrij klein. Het eigenlijke probleem wordt gevormd door de zogenaamde intermodulatieproducten, figuurlijk gesproken andere frequenties die ontstaan ​​in de interactie tussen twee zenders.

Intermodulatieprodukt

Er zijn er veel, maar de meeste zijn relatief ver weg op een veelvoud van de frequentie en storen in het begin niet. De twee intermodulatieproducten van de derde orde zijn problematisch, die worden berekend volgens de formule 2*f1-f2 en 2*f2-f1, ofwel in dezelfde frequentieafstand van twee radiomicrofoons boven en onder (zie grafiek) . Dit is problematisch omdat ze relatief dicht bij onze draaggolffrequenties voorkomen, waardoor ze op dit punt moeilijk te filteren zijn en waardevolle ruimte voor andere draaggolffrequenties blokkeren. Maar het wordt erger. Met elke extra zender nemen de intermodulatieproducten exponentieel toe, aangezien iedereen met iedereen interageert. Als we te maken hebben met twee zenders met slechts twee kritische intermodulatieproducten, zijn dat er met drie zenders al negen. De sterkte van de interferentie neemt ook toe naarmate de zenders dichterbij komen. In het extreme geval stijgen ook intermodulatieproducten van andere rangtelwoorden sterk.

U kunt zich voorstellen hoe verwarrend de situatie wordt wanneer het aantal radioverbindingen toeneemt. Het randomiseren van de draaggolffrequenties zal uiteindelijk resulteren in chaos. Hoofdrekenen als optie zou waarschijnlijk voor de meesten van ons moeten worden uitgesloten. Het slechtste van alle ideeën zou overigens zijn om alle radiosystemen op precies dezelfde afstand van elkaar te plaatsen, aangezien draaggolffrequenties en intermodulatie dan 100% zouden overlappen.

De oplossing wordt vertegenwoordigd door frequentietabellen, die al in systemen van de hogere instapklasse zijn geïmplementeerd in de vorm van groepen en kanalen. Het idee erachter: In elke groep (ook wel bank genoemd) zijn er onderling compatibele kanalen (= draaggolffrequenties). Blijf daarom altijd in een groep en gebruik alleen kanalen uit deze groep. Het is bijzonder gemakkelijk voor degenen die alleen radiosystemen van hetzelfde type gebruiken. Als er een extern systeem bij betrokken is, is het zinvol om deze handmatig op een vrije frequentie binnen uw groep te programmeren. Indien niet instelbaar, is het raadzaam om te controleren of deze 3e orde vaste frequentie intermodulatieproducten ergens in een van de groepen voorkomen. Schakel dan over naar deze groep met je complete setup.

Een frequentietabel

Sommige ontvangers kunnen ook de frequentieband scannen op vrije frequenties. Dit kan direct handig zijn als je als tijdelijke muzikant een bestaande en voorheen goed functionerende opstelling tegenkomt. Om een ​​complexe setup from scratch op te zetten, heeft een scan alleen zin als alle systemen samenwerken in een netwerk. Moderne radiosystemen in het hogere segment ondersteunen dit. Daarnaast bieden toonaangevende fabrikanten van radiomicrofoons ook softwareoplossingen voor het berekenen van ideale frequentierasters. Dit is gebruikelijk bij grote evenementen.

Antennesplitter

Naarmate het aantal ontvangers toeneemt, neemt ook het aantal ontvangstantennes toe. Bij een radiorack met acht diversity-ontvangers zijn dat al 16 antennes op een hele kleine ruimte. Zo'n "antennesbos" ziet er niet alleen chaotisch uit, de vele antennes beïnvloeden elkaar ook nog eens negatief. Antennesplitters hebben dus de taak om het aantal antennes te verminderen. In de meeste gevallen voeden ze ook de ontvangers met stroom, zodat er maar één power pack nodig is. Er zijn passieve antennesplitters voor twee ontvangers, meestal actief voor vier of meer ontvangers. Sommige splitters kunnen ook in cascade worden geschakeld, zodat az. B. neemt alle linker antennes over en de ander alle rechter antennes. Voor nog grotere opstellingen wordt een mastersplitter gebruikt om meerdere splitterradiogroepen onder één dak te consolideren.

8-kanaal zendsysteem met antennasplitter

Als je je ooit hebt afgevraagd waarom er altijd afneembare antennes aan de achterkant van de ontvanger zijn bevestigd, heb je nu het juiste antwoord met de antennesplitter. Optimalisaties aan de antennezijde zijn natuurlijk alleen mogelijk als de radio-ontvanger überhaupt uitneembare antennes heeft. Instapsystemen met vaste antennes of antennes die zelfs in de behuizing van de ontvanger zijn geïntegreerd, zijn over het algemeen niet voorbestemd voor grote radio-opstellingen. Hiermee moet rekening worden gehouden bij de aankoop.

Antennes en Antennekabels

Ook op het gebied van ontvangerzijdige antennes en antennekabels zijn er optimalisatiemogelijkheden. De radiosystemen worden meestal geleverd met omnidirectionele antennes in de vorm van korte 1/4 lambdastaafantennes. Straling vindt plaats rond de antenne-as. De staafantenne mag daarom niet naar de microfoon wijzen, omdat de straling in axiale richting het laagst is.

Bij een richtantenne is dit anders. De uitlijning is pijlvormig in de richting van de draadloze microfoon/zender. Richtantennes bieden een betere ontvangst vanuit een bepaalde richting, terwijl stoorsignalen buiten het detectiebereik grotendeels worden onderdrukt. Dergelijke richtantennes zie je vaak bij evenementen aan de zijkant van het podium, uitgelijnd over het podium. Het wordt meestal op microfoonstatieven gemonteerd.

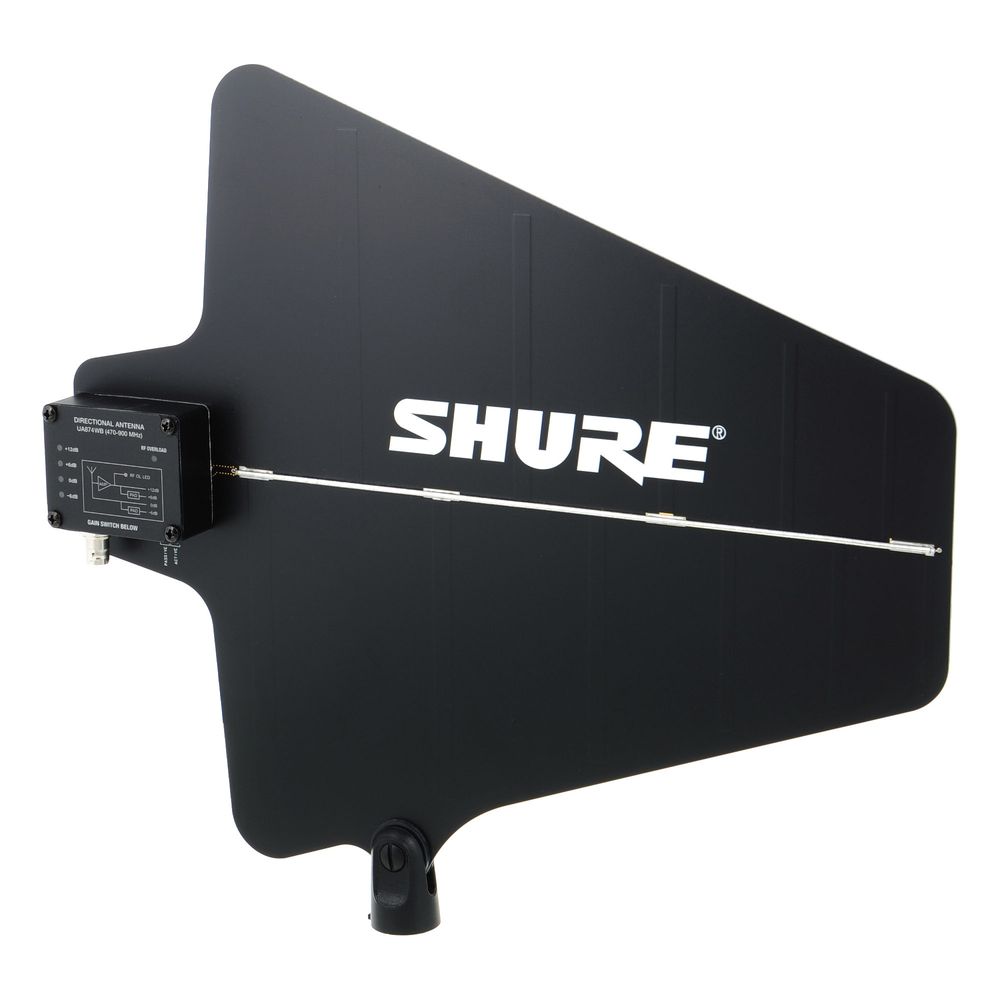

Richtantenne voor statiefmontage

Over het algemeen zijn afstandsantennes altijd handig als het rek met de ontvangers in een ongunstige positie staat. Daarom zijn er ook omnidirectionele antennes voor statiefmontage. Het is belangrijk dat de antenne bedoeld is voor montage op afstand, d.w.z. dat deze een eigen grondreferentie moet hebben. De staafantennes die bij de radiosystemen worden geleverd, zijn hier meestal niet voor ontworpen. Ze moeten aan de ontvanger of splitter zijn bevestigd of een metalen contact hebben via het rekpaneel.

Voorzichtigheid is geboden bij het kiezen van de antennekabel, aangezien er gelijkaardige kabels, stekkers en connectoren zijn voor andere toepassingen met verschillende karakteristieke impedanties. Voor draadloze systemen gebruiken we alleen componenten met 50 ohm. Kwalitatief zijn er grote verschillen tussen antennekabels wat betreft demping op afstand. Een verstandige plaatsing van de antenne moet altijd prioriteit hebben, maar onnodig lange antennekabels moeten worden vermeden. Hoe langer de kabel noodzakelijkerwijs is, des te meer kunt u dit met kwaliteit tegengaan, eventueel met extra antenneversterkers. Bij korte bekabeling, bijvoorbeeld binnen het 19" rack, speelt de kwaliteit van de gebruikte kabels een ondergeschikte rol.

Plaatsing van de ontvanger

Radio-ontvangers horen op het podium, zeker als de mengtafel aan de andere kant van de zaal staat. Houd er altijd rekening mee dat de primaire taak van een draadloze microfoon is om de artiest bewegingsvrijheid te bieden, niet om de kabel naar de mixer te sparen. Hoewel het altijd beter is om een ​​minimale afstand van enkele meters tussen zender en ontvanger aan te houden, geldt: hoe groter de afstand, hoe zwakker het binnenkomende signaal. In gesloten ruimtes neemt het aandeel reflecties en interferentie dat het signaal verder kan verzwakken toe met toenemende afstand. Als het op de een of andere manier voor u mogelijk is, vermijd dan onnodige afstanden en zorg voor zoveel mogelijk visueel contact tussen zender en ontvanger. Waar het leggen van een kabel helemaal uit den boze is, kun je proberen jezelf te redden met goede richtantennes. Deze zouden op zijn minst zijdelingse interferentie verminderen.

Wetenswaardigheden over demping en schaduwwerking

Er moet ook worden vermeld dat radiogolven objecten binnen bepaalde grenzen kunnen binnendringen en/of omzeilen. Zo dringen glas, hout of kunststof relatief goed door, baksteen dempt iets meer en gewapend beton nog meer. Metalen oppervlakken hebben de laagste penetratie, ze reflecteren bijna volledig. Uiteraard speelt ook de dikte van het materiaal een rol. Hoe dikker de wand, hoe groter de verzwakking van het signaal. Het zou natuurlijk het beste zijn als er niets anders dan lucht tussen zender en ontvanger zou zijn.

Voor mensen die zich tussen zender en ontvanger bevinden, hangt het grotendeels af van het aantal. Met 500 luisteraars tussen zender en ontvanger is de demping meer dan aanzienlijk. Om deze reden mag de ontvanger niet in de FOH-positie (front of house = midden in het publiek) worden geplaatst. Individuele personen of vergelijkbare smalle objecten, zoals b.v. B. zuilen in de kamer spelen echter nauwelijks een rol. Hoewel een object zoiets als een "radioschaduw" werpt tussen zender en ontvanger, zijn de contouren niet scherp gedefinieerd. De golflengten waarin we bewegen zijn te vergelijken met geluidsgolven.

Een voorbeeld om dit te illustreren: stel je voor dat je buiten op een stoel zit en 5 meter voor je speelt een speakerbox je favoriete nummer. De geluidsgolven bereiken ongehinderd je oor. Nu staat er een onvriendelijke en zeg maar wat corpulente persoon tussen jou en de spreker. Hoewel dat niet fijn is, zullen de geluidsgolven je oren nog steeds bereiken zonder zichtlijn. Het getrainde oor zal waarschijnlijk een lichte vermindering van de hoge tonen opmerken. Komen er in ons voorbeeld nog 10 mensen bij, dan merk je een sterker dempend effect. De hoge tonen vallen nog meer weg en ook de middentonen worden iets gedempt. Bassen daarentegen blijven ongewijzigd. Het lijkt erg op Funk. Kleinere objecten hebben zelden last. Bij middelgrote objecten daarentegen kan een radioverbinding in het hoge GHz-bereik al de eerste problemen hebben. Met een radiosysteem in het VHF- of laag UHF-bereik kun je om de hoek lopen en heb je meestal nog een bruikbare ontvangst.

Samenvatting

Let bij aankoop op het maximaal mogelijke aantal en houd rekening met voldoende reserves ten opzichte van uw huidige behoeften. Verdeel de systemen over meerdere frequentiebanden en aparte in-ear systemen. Houd, indien bekend, rekening met lokale storingsbronnen. Let bij uitrustingskenmerken op diversiteitsontvangst en selecteerbare frequenties. Voor grotere radio-opstellingen zijn afneembare antennes, het gebruik van een antennesplitter en frequentieorganisatie per kanaal en groep essentieel. Zorg voor een verstandige plaatsing van de ontvangers en optimaliseer indien nodig met richtantennes. Als je met dit alles rekening houdt, zijn de belangrijkste punten voor een betrouwbare werking in principe vastgelegd.
